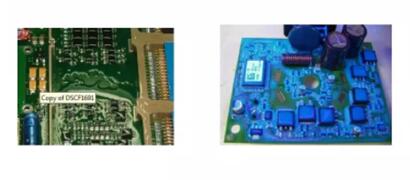

隨著消費(fèi)者越來(lái)越關(guān)注產(chǎn)品的質(zhì)量及可靠性，電子產(chǎn)品的智能化，輕量化程度越來(lái)越高，對(duì)PCBA的加工工藝也提出了更高的要求。生態(tài)環(huán)境的進(jìn)一步惡化，粉塵，腐蝕氣體對(duì)PCBA的侵蝕。以前只在軍工產(chǎn)品等高規(guī)格產(chǎn)品上才使用的三防漆，也逐漸擴(kuò)大到普通的大家電、小家電、智能安防等產(chǎn)品上。另外，新興產(chǎn)業(yè)的興起，電動(dòng)汽車的充電樁，無(wú)人飛機(jī)的廣泛使用，進(jìn)一步擴(kuò)大了三防漆的使用范圍。目前，PCBA上涂覆三防漆做防護(hù)已經(jīng)成為了一個(gè)大趨勢(shì)。

三防漆防護(hù)作用：

1. 避免因?yàn)榄h(huán)境濕氣及其它污染源導(dǎo)致的線路板漏電或短路，防止電弧，電暈等放電現(xiàn)象的發(fā)生;

2. 提升無(wú)引線器件焊點(diǎn)的疲勞負(fù)荷壽命，對(duì)線路板上的小元件提供一定程度的固定作用，避免震動(dòng)或機(jī)械沖擊對(duì)其的影響;

3. 防止腐蝕，防止霉菌。

三防漆防護(hù)效果：

1. 能縮減PCB上導(dǎo)線空間80%以上（印制線路手冊(cè)）

2. 延長(zhǎng)PCB壽命80%（British Telecom）

3. 降低焊盤，焊點(diǎn)開(kāi)裂可能性80%（Swedish Research Institute,IVF）

4. 減少線路板上一些器件復(fù)雜、精密封裝的需要

5. 減輕PCB重量

三防漆漆膜類型

三防漆的去除方法

機(jī)械方法

機(jī)械刮擦：砂輪，砂紙，刀具，噴砂

高溫：熱刀，熱噴槍，電烙鐵，激光

低溫：干冰，液氮

化學(xué)方法 溶劑 除漆劑  目前用溶劑、脫膠劑去掉三防漆最方便，最為有效。

常見(jiàn)三防漆工藝缺陷及解決方法

三防漆在使用的過(guò)程中也暴露出一些問(wèn)題，或是由于工藝，或是由于產(chǎn)品本身的屬性決定的。

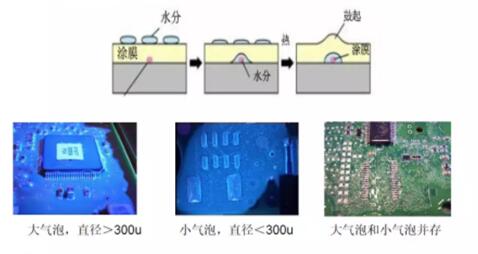

1.氣泡：

漆膜表面有泡狀鼓起，主要是新漆膜內(nèi)混入的雜質(zhì)、水分、空氣等受熱膨脹使漆膜鼓起產(chǎn)生氣泡。

當(dāng)三防漆出現(xiàn)氣泡的情形時(shí)，我們先要了解三防漆的類型，三防漆的黏度和厚度，涂覆、固化設(shè)備，涂覆的工藝。

溶劑型的三防漆出現(xiàn)大氣泡

主要是由于爐溫太高，表層快速結(jié)皮，太多的溶劑留在漆膜中，表層之下的溶劑快速揮發(fā)導(dǎo)致，或是三防漆黏度過(guò)高，厚度過(guò)厚，氣泡無(wú)法迅速釋放。出現(xiàn)這種大氣泡解決的辦法是：優(yōu)化爐溫曲線，降低爐溫曲線爬坡坡度；增加固化前流平溶劑揮發(fā)量，如增加烘烤前自干的時(shí)間；涂覆時(shí)減小膠量，如減少重疊涂覆區(qū)域。

溶劑型的三防漆出現(xiàn)小氣泡

主要出現(xiàn)在壓縮空氣式漆罐涂覆方式，解決的辦法主要考慮降低漆罐的氣壓，或是更換稀釋劑類型，其次考慮固化爐溫與固化前流平溶劑揮發(fā)量的因數(shù)。

UV三防漆出現(xiàn)氣泡

UV三防漆大多不含溶劑或含少量溶劑，但是流平揮發(fā)仍然很有必要，而且不建議用壓縮空氣式漆罐和霧化涂覆，建議采用膜泵，以減少空氣被壓入漆料中，另外，建議加完漆料后靜置1小時(shí)。

氣泡產(chǎn)生原因及解決方法

（1）原因：混合時(shí)劇烈攪拌形成氣泡，不待消失即進(jìn)行涂覆

         解決方法：混合攪拌后靜置足夠時(shí)間再涂覆

（2）原因：涂料粘度過(guò)高，使消泡困難或者涂層過(guò)厚，氣泡無(wú)法釋放

         解決方法：涂覆時(shí)控制合適粘度以及膜厚

（3）原因：環(huán)境溫度或者烘烤溫度過(guò)高，使溶劑急劇揮發(fā)

         解決方法：避免環(huán)境溫度或烘烤溫度過(guò)高，按照正確時(shí)間干燥，保證足夠流平時(shí)間，設(shè)置合適爐溫曲線，降低升溫速率

（4）原因：基材表面含有殘留溶劑、水分或雜質(zhì)

         解決方法：基材徹底清潔、干燥

（5）原因：噴槍壓力過(guò)大或噴涂距離過(guò)近

         解決方法：設(shè)置正確噴槍壓力和噴涂距離

（6）原因：壓力噴涂，漆料罐壓力過(guò)高

         解決方法：適當(dāng)減小壓力，或用吸力式代替壓送式噴涂

2. 發(fā)白：

三防漆涂膜含有水份或其它液體，涂膜顏色比原來(lái)較淡白，涂膜呈現(xiàn)白霧狀。產(chǎn)生的原因主要有：

（1）板材含水率過(guò)高，日久水份揮發(fā)積留于漆膜中導(dǎo)致發(fā)白；

（2）環(huán)境濕度過(guò)高；

（3）PCBA表面、容器、三防漆中混有水分；

（4）稀釋劑揮發(fā)太快。

解決的辦法主要有：

（1）板材施工前要經(jīng)過(guò)干燥處理，控制板材的含水率

（2）三防漆涂覆不要一次性厚涂；

（3）不要在濕度高時(shí)施工，如必須可加入適當(dāng)慢干溶劑

（4）PCBA表面要清潔干凈，不要沾上水分；

（5）三防漆、容器中不要混入水分。

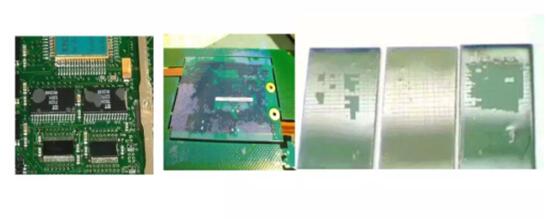

3. 分層：

三防漆出現(xiàn)分層的現(xiàn)象，主要出現(xiàn)在元器件和阻焊層上。漆膜與基材之間附著力不良引起的起皮、脫落。

在整個(gè)PCBA的生產(chǎn)流程中，涂覆三防漆是最后一個(gè)工序，大多數(shù)需要涂覆三防漆的PCBA都是不清洗的，板上會(huì)有很多化學(xué)殘留，比如阻焊劑成分里含有添加劑，用來(lái)改善表面質(zhì)量（如美化修飾、增加耐磨性、增加潤(rùn)濕性等等），這些添加劑會(huì)對(duì)三防漆涂層產(chǎn)生兼容性影響。主要的辦法是考慮清潔板子，減小膜厚。至于移除保護(hù)時(shí)造成的分層，是由于三防漆附著力較差，建議涂層達(dá)到指觸干燥時(shí)（涂層仍柔軟）去除保護(hù)。

附著力不良/層離的產(chǎn)生原因及解決方法

（1）原因：線路板基材清潔不徹底,表面殘留焊劑、油污、灰塵或芯片表面有殘留脫模劑等

         解決方法：涂覆前對(duì)線路板組件進(jìn)行徹底清洗

（2）原因：線路板底材阻焊綠油表面張力過(guò)低

         解決方法：選用表面張力更低的三防漆或更換阻焊層;如果必要可以用附著力促進(jìn)劑預(yù)涂覆

（3）原因：三防漆種類選擇不當(dāng)，常見(jiàn)丙烯酸、有機(jī)硅三防漆在某些阻焊綠油或芯片表面附著力較差

         解決方法：選用合適三防漆

（4）原因：漆膜沒(méi)有完全固化

         解決方法：保證有足夠固化時(shí)間和固化溫度，保證漆膜完全固化

4. 橘紋橘皮狀：

三防漆出現(xiàn)橘紋的現(xiàn)象，是因?yàn)閺?qiáng)迫干燥而產(chǎn)生的。解決的辦法主要是檢查生產(chǎn)環(huán)境，如溫濕度；減小固化前流平揮發(fā)區(qū)域的排放量；降低三防漆粘度；減小爐溫曲線爬坡坡度；使用揮發(fā)速度較慢的稀釋劑。

漆膜表面出現(xiàn)凹凸不平，類似橘子皮外觀，嚴(yán)重呈波紋狀，主要是成膜過(guò)程中漆膜沒(méi)有完全流平造成。一般橘皮對(duì)漆膜防護(hù)性能沒(méi)有影響，只是影響漆膜外觀。

橘紋產(chǎn)生的原因及解決方法

（1）原因：三防漆粘度過(guò)大，流平性差

         解決方法：調(diào)整到合適粘度，保證良好流平性

（2）原因：環(huán)境溫度高導(dǎo)致溶劑揮發(fā)過(guò)快

         解決方法：控制合適的環(huán)境溫度

（3）原因：稀釋劑本身?yè)]發(fā)過(guò)快

         解決方法：選擇合適稀釋劑，可以用揮發(fā)較慢溶劑

（4）原因：涂覆后過(guò)早升溫烘烤，流平時(shí)間不足

         解決方法：保證足夠表干時(shí)間，不宜過(guò)早進(jìn)入高溫烘烤

（5）原因：空氣壓力小導(dǎo)致的霧化不良，漆液粒子過(guò)大散布到表面;空氣壓力過(guò)大或噴槍距離基材表面過(guò)近

         解決方法：選擇霧化良好噴槍，調(diào)整合適的噴涂壓力

（6）原因：三防漆本身流平性差

         解決方法：需要加入促進(jìn)流平助劑

5. 裂縫與劃痕：

三防漆出現(xiàn)裂縫主要是因?yàn)槟ず襁^(guò)厚，在引腳，元器件邊緣等表面張力過(guò)大的地方。解決的辦法是減少膜厚，優(yōu)化爐溫曲線，爐溫不能過(guò)高，讓漆膜緩慢干燥、固化，以達(dá)到最佳的性能。劃痕來(lái)自于涂覆過(guò)程中的制具或機(jī)械的劃傷。應(yīng)在涂覆干燥過(guò)程中以及包裝的過(guò)程中格外注意。

漆膜開(kāi)裂主要是在環(huán)境因素下作用下內(nèi)應(yīng)力積累，例如固化時(shí)體積收縮或低溫條件收縮而形成內(nèi)應(yīng)力，之后經(jīng)冷熱、干濕的循環(huán)交替，涂層與基體的膨脹系數(shù)不同，導(dǎo)致界面產(chǎn)生反復(fù)的相對(duì)位移，形成破壞性內(nèi)應(yīng)力。

漆膜開(kāi)裂的產(chǎn)生原因及解決方法

（1）產(chǎn)生原因：低溫條件下漆膜脆性大，柔韌性差

         解決方法：選用柔韌性好的三防漆

（2）產(chǎn)生原因：雙組份三防漆配比時(shí)固化劑過(guò)量造成固化時(shí)收縮率大

         解決方法：雙組份三防漆盡量配比精確

（3）產(chǎn)生原因：漆膜附著力差，例如低溫產(chǎn)生收縮應(yīng)力時(shí)，附著力差會(huì)加速開(kāi)裂

         解決方法：改善漆膜附著力，徹底清潔線路板，尤其焊點(diǎn)部位

（4）產(chǎn)生原因：急劇升溫或降溫產(chǎn)生熱應(yīng)力造成開(kāi)裂

         解決方法：選擇高低溫性能好的三防漆

（5）產(chǎn)生原因：漆膜沒(méi)有完全固化，沒(méi)有達(dá)到最佳性能

         解決方法：保證有足夠固化時(shí)間和固化溫度，保證漆膜完全固化

（6）產(chǎn)生原因：漆膜過(guò)厚

         解決方法：減少漆膜厚度，或調(diào)整噴涂粘度

6. 毛細(xì)現(xiàn)象：

毛細(xì)作用，是液體表面對(duì)固體表面的吸引力。毛細(xì)管插入浸潤(rùn)液體中，管內(nèi)液面上升，高于管外，毛細(xì)管插入不浸潤(rùn)液體中，管內(nèi)液體下降，低于管外的現(xiàn)象。

在這個(gè)原理下，當(dāng)我們?cè)诎遄由蠂娡咳榔釙r(shí)就有可能出現(xiàn)毛細(xì)現(xiàn)象，例如在管腳密集部位或膠帶遮蔽部位漆液沿狹小縫隙滲入元器件內(nèi)部造成連接器、觸點(diǎn)導(dǎo)電不良以及管腳表面不能被涂覆，影響到產(chǎn)品的質(zhì)量和美觀。

毛細(xì)現(xiàn)象的產(chǎn)生原因及解決方法

（1）原因：線路板設(shè)計(jì)問(wèn)題，連接器管腳間距過(guò)小

         解決方法：線路板設(shè)計(jì)時(shí)保證合適管腳間距或者涂覆時(shí)遠(yuǎn)離連接器

（2）原因：三防漆粘度過(guò)低

         解決方法：可以用高粘度甚至觸變凝膠型三防漆對(duì)連接器的管腳做三防涂覆或者用遮蔽膠對(duì)連接器做保護(hù)

（3）原因：三防漆流量過(guò)大（要求膜厚較高）

         解決方法：減少流量，做薄膜涂覆;膜厚要求高的話可先做薄膜預(yù)涂覆

（4）原因：漆液和基材表面張力不合適

         解決方法：選擇合適三防漆或者調(diào)整三防漆表面張力

（5）原因：線路板表面存在污染物

         解決方法：徹底清洗線路板

三防漆產(chǎn)生毛細(xì)現(xiàn)象來(lái)自于以下幾個(gè)方面：

1.板子設(shè)計(jì)時(shí)小間距管腿連接器；

2.過(guò)于苛刻的涂覆要求；

3.三防漆黏度過(guò)低；

4.三防漆流量過(guò)大；

5.底材與三防漆的表面張力不合適。

解決的辦法是：1涂覆區(qū)域與連接器距離增加；2在連接器周圍使用遮蔽膠形成圍欄；3使用黏度更高的三防漆；4降低膜厚；5清洗板子

7.反潤(rùn)濕/縮邊：

三防漆在底材表面不能完全覆蓋，使基材裸露我們叫做反潤(rùn)濕。縮邊主要是指器件邊緣部位基材裸露也叫鏡框效應(yīng)，這是由于基材表面張力低導(dǎo)致三防漆潤(rùn)濕性差。

反潤(rùn)濕/縮邊的產(chǎn)生原因及解決方法

（1）原因：基材表面清潔度差，尤其元器件焊腳或芯片表面有殘留助焊劑、脫模劑或其他污染物

         解決方法：確?；谋砻媲鍧嵏蓛?，涂覆三防漆之前線路板要仔細(xì)清洗，即便用免洗助焊劑也需清洗

（2）原因：線路板上阻焊綠油表面張力過(guò)低

         解決方法：使用表面張力較低潤(rùn)濕性好的三防漆，線路板盡量避免用表面張力過(guò)低的阻焊綠油

（3）原因：三防漆本身表面張力高

         解決方法：通過(guò)對(duì)PCB基材表面能的測(cè)試來(lái)選擇匹配的三防漆，水性較溶劑型三防漆表面張力高更易發(fā)生此類問(wèn)題。

三防漆 三防膠 UV三防漆 水性三防漆 納米三防漆 無(wú)味三防漆 豐勝泰三防漆 丙烯酸三防漆 聚氨酯三防漆 有機(jī)硅三防漆 UV三防膠 熒光三防漆 醇酸樹(shù)脂三防漆 無(wú)味三防膠 江蘇三防漆 蘇州三防漆 常州三防漆 吳江三防漆 昆山三防漆 無(wú)錫三防漆 南通三防漆 連云港三防漆 張家港三防漆 揚(yáng)州市三防漆 徐州市三防漆 鹽城三防漆 鎮(zhèn)江三防漆 泰州三防漆 宿遷三防漆 南京三防漆 浙江三防漆 上海三防漆 杭州三防漆 寧波三防漆 溫州三防漆 臺(tái)州三防漆 嘉興三防漆 湖州三防漆 德清三防漆 桐廬三防漆 樂(lè)清三防漆 安徽三防漆 合肥三防漆 武漢三防漆 長(zhǎng)沙三防漆 湖南三防漆 河南三防漆 北京三防漆 河北三防漆 重慶三防漆 四川三防漆 石家莊三防漆 天津三防漆 鄭州三防漆 貴州三防漆 貴陽(yáng)三防漆 江西三防漆 福建三防漆 廈門三防漆 德國(guó)三防漆 美國(guó)三防漆 紹興三防漆 陜西三防漆 西安三防漆 內(nèi)蒙古三防漆 香港三防漆 廣州三防漆 深圳三防漆 佛山三防漆 東莞三防漆 吉林三防漆 山東三防漆 濟(jì)南三防漆 甘肅三防漆 蘭州三防漆 江陰三防漆 廣東三防漆 阜陽(yáng)三防漆 滄州三防漆 哈爾濱三防漆 金華三防漆 麗水三防漆 三防膠 無(wú)味三防膠 耐高溫三防膠 三防漆 三防膠 UV三防漆 水性三防漆 納米三防漆 無(wú)味三防漆 豐勝泰三防漆 丙烯酸三防漆 聚氨酯三防漆 有機(jī)硅三防漆 UV三防膠 熒光三防漆 醇酸樹(shù)脂三防漆 無(wú)味三防膠 江蘇三防漆 蘇州三防漆 常州三防漆 吳江三防漆 昆山三防漆 無(wú)錫三防漆 南通三防漆 連云港三防漆 張家港三防漆 揚(yáng)州市三防漆 徐州市三防漆 鹽城三防漆 鎮(zhèn)江三防漆 泰州三防漆 宿遷三防漆 南京三防漆 浙江三防漆 上海三防漆 杭州三防漆 寧波三防漆 溫州三防漆 臺(tái)州三防漆 嘉興三防漆 湖州三防漆 德清三防漆 桐廬三防漆 樂(lè)清三防漆 安徽三防漆 合肥三防漆 武漢三防漆 長(zhǎng)沙三防漆 湖南三防漆 河南三防漆 北京三防漆 河北三防漆 重慶三防漆 四川三防漆 石家莊三防漆 天津三防漆 鄭州三防漆 貴州三防漆 貴陽(yáng)三防漆 江西三防漆 福建三防漆 廈門三防漆 德國(guó)三防漆 美國(guó)三防漆 紹興三防漆 陜西三防漆 西安三防漆 內(nèi)蒙古三防漆 香港三防漆 廣州三防漆 深圳三防漆 佛山三防漆 東莞三防漆 吉林三防漆 山東三防漆 濟(jì)南三防漆 甘肅三防漆 蘭州三防漆 江陰三防漆 廣東三防漆 阜陽(yáng)三防漆 滄州三防漆 哈爾濱三防漆 金華三防漆 麗水三防漆 三防膠 無(wú)味 防膠 耐高溫三防膠 Conformal Coating;  CRC70  絕緣漆 凡立水 絕緣油 改性三防漆 快干三防漆 透明三防漆 三防漆無(wú)味 三防漆廠家 三防漆生產(chǎn) 三防漆價(jià)格 納米三防漆 三防漆噴涂加工 涂覆材料 涂覆機(jī) 三防漆涂覆機(jī)  三防漆 三防膠 UV三防漆 UV三防膠 水性聚氨酯三防漆 納米三防漆 灌封膠 厭氧膠 硅脂 黑色三防漆 透明三防漆 快干三防漆 無(wú)味三防漆 耐高溫三防漆 熒光三防漆 三防漆廠家 三防漆品牌 三防漆生產(chǎn) 三防漆價(jià)格 深圳三防漆 廣州三防漆 廣東三防漆 佛山三防漆 東莞三防漆 珠海三防漆 美國(guó)三防漆 德國(guó)三防漆 江蘇三防漆 浙江三防漆 南京三防漆 蘇州三防漆 無(wú)錫三防漆 三防漆 三防膠 UV三防漆 水性三防漆 納米三防漆 無(wú)味三防漆 豐勝泰三防漆 丙烯酸三防漆 聚氨酯三防漆 有機(jī)硅三防漆 UV三防膠 熒光三防漆 醇酸樹(shù)脂三防漆 無(wú)味三防膠 江蘇三防漆 蘇州三防漆 常州三防漆 吳江三防漆 昆山三防漆 無(wú)錫三防漆 南通三防漆 連云港三防漆 張家港三防漆 揚(yáng)州市三防漆 徐州市三防漆 鹽城三防漆 鎮(zhèn)江三防漆 泰州三防漆 宿遷三防漆 南京三防漆 浙江三防漆 上海三防漆 杭州三防漆 寧波三防漆 溫州三防漆 臺(tái)州三防漆 嘉興三防漆 湖州三防漆 德清三防漆 桐廬三防漆 樂(lè)清三防漆 安徽三防漆 合肥三防漆 武漢三防漆 長(zhǎng)沙三防漆 湖南三防漆 河南三防漆 北京三防漆 河北三防漆 重慶三防漆 四川三防漆 石家莊三防漆 天津三防漆 鄭州三防漆 貴州三防漆 貴陽(yáng)三防漆 江西三防漆 福建三防漆 廈門三防漆 德國(guó)三防漆 美國(guó)三防漆 紹興三防漆 陜西三防漆 西安三防漆 內(nèi)蒙古三防漆 香港三防漆 廣州三防漆 深圳三防漆 佛山三防漆 東莞三防漆 吉林三防漆 山東三防漆 濟(jì)南三防漆 甘肅三防漆 蘭州三防漆 江陰三防漆 廣東三防漆 阜陽(yáng)三防漆 滄州三防漆 哈爾濱三防漆 金華三防漆 麗水三防漆 三防膠 無(wú)味三防膠 耐高溫三防膠 三防漆 三防膠 UV三防漆 水性三防漆 納米三防漆 無(wú)味三防漆 豐勝泰三防漆 丙烯酸三防漆 聚氨酯三防漆 有機(jī)硅三防漆 UV三防膠 熒光三防漆 醇酸樹(shù)脂三防漆 無(wú)味三防膠 江蘇三防漆 蘇州三防漆 常州三防漆 吳江三防漆 昆山三防漆 無(wú)錫三防漆 南通三防漆 連云港三防漆 張家港三防漆 揚(yáng)州市三防漆 徐州市三防漆 鹽城三防漆 鎮(zhèn)江三防漆 泰州三防漆 宿遷三防漆 南京三防漆 浙江三防漆 上海三防漆 杭州三防漆 寧波三防漆 溫州三防漆 臺(tái)州三防漆 嘉興三防漆 湖州三防漆 德清三防漆 桐廬三防漆 樂(lè)清三防漆 安徽三防漆 合肥三防漆 武漢三防漆 長(zhǎng)沙三防漆 湖南三防漆 河南三防漆 北京三防漆 河北三防漆 重慶三防漆 四川三防漆 石家莊三防漆 天津三防漆 鄭州三防漆 貴州三防漆 貴陽(yáng)三防漆 江西三防漆 福建三防漆 廈門三防漆 德國(guó)三防漆 美國(guó)三防漆 紹興三防漆 陜西三防漆 西安三防漆 內(nèi)蒙古三防漆 香港三防漆 廣州三防漆 深圳三防漆 佛山三防漆 東莞三防漆 吉林三防漆 山東三防漆 濟(jì)南三防漆 甘肅三防漆 蘭州三防漆 江陰三防漆 廣東三防漆 阜陽(yáng)三防漆 滄州三防漆 哈爾濱三防漆 金華三防漆 麗水三防漆 三防膠 無(wú)味三防膠 耐高溫三防膠  絕緣漆 凡立水 水性聚氨酯 防潮漆 防水漆 厭氧膠 瞬干膠 有機(jī)硅灌封膠 聚氨酯灌封膠 UV三防漆 UV三防膠 三防漆品牌 三防漆價(jià)格 三防漆廠家 三防漆生產(chǎn) 三防漆無(wú)味 三防漆噴涂 三防漆加工 三防膠 UL三防漆 阻燃三防漆 線路板三防漆 控制器三防漆 電子三防漆 電機(jī)三防漆 防腐漆 溶劑 香蕉水 二甲苯 醋酸乙酯 脫漆劑 脫膠劑 無(wú)味溶劑 稀釋劑 溶劑油 無(wú)味溶劑 環(huán)保三防漆 無(wú)毒三防漆 上海三防漆 佛山三防漆 珠海三防漆 廈門三防漆 福建三防漆 西安三防漆 石家莊三防漆 北京三防漆 貴陽(yáng)三防漆 天津三防漆 長(zhǎng)沙三防漆 鄭州三防漆 透明三防漆 黑色三防漆 白色硅脂 硅脂 導(dǎo)熱硅脂 導(dǎo)熱硅膠 硅橡膠 RTV硅膠 灌封膠 固化劑 環(huán)氧三防漆 改性三防漆 聚氨酯三防漆 丙烯酸三防漆 有機(jī)硅三防漆 云南三防漆 四川三防漆 重慶三防漆 南昌三防漆 蘇州三防漆 杭州三防漆 浙江三防漆 南京三防漆 合肥三防漆 PCB三防漆 PCBA三防漆 LED三防漆 SMT三防漆 高粘度三防漆 黃色三防漆 控制板三防漆 伺服三防漆 機(jī)電三防漆 美國(guó)三防漆 德國(guó)三防漆 英國(guó)三防漆 國(guó)外三防漆 Conformal Coating 線路板保護(hù)油 披覆油 防水膠 絕緣漆 防潮漆 三防涂料 防腐蝕漆 防鹽霧漆 防塵漆 保護(hù)漆 披覆漆 三防膠 美國(guó)humiseal三防漆 德國(guó)三防漆peters  國(guó)外三防漆品牌 自噴漆 電防膠、三防漆、防潮膠、絕緣膠、防潮漆、保護(hù)漆、防護(hù)漆、披覆膠、涂覆膠、防水膠、防潮油、三防油、三防劑、保護(hù)劑、防潮劑、保形涂料、敷型涂料、共形覆膜、共性涂覆，英文名Conformal Coating。同時(shí)三防漆也叫PCB電子線路板保護(hù)油、披覆油、防潮漆、三防涂料、防水膠、絕緣漆、防腐蝕漆、防鹽霧漆、防塵漆、保護(hù)漆、披覆漆、三防膠
